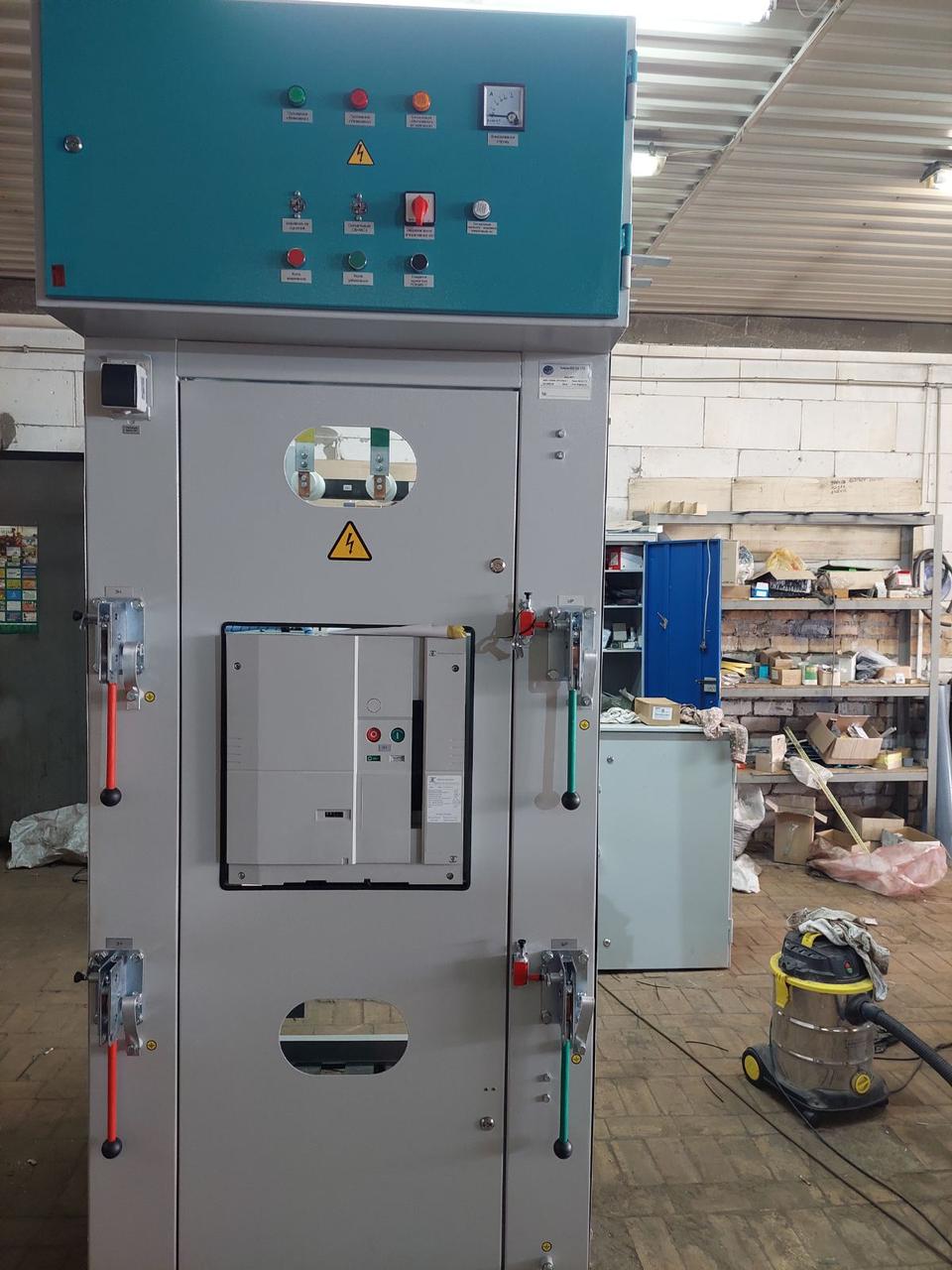

Комірка КЗО(КСО) з вакумним вимикачем

Камери КСО та шинопроводи призначені для комплектування розподільчих пристроїв і слугують для приймання та розподілу електричної енергії змінного струму частотою 50 Гц за номінальної напруги 6 або 10 кВ. Камери експлуатуються в закритих приміщеннях із природною вентиляцією без штучно регульованих кліматичних умов за температури від мінус 30 °C до +45 °C.

КСО являє собою металеву камеру однобічного обслуговування. Ввод кабелів у камери відбувається з боку дна. Камери встановлюються на кабельний канал.

Для захисту обслуговчого персоналу камери мають:

- стінки, що відокремлюють камери одну від іншої;

- блокування, передбачені конструкціями комутаційних апаратів;

- оглядове вікно, захищене безпечним склом;

- інвентарну перегородку, яка (у разі обслуговування камер) відокремлює струмувальні частини, що перебувають під напругою.

Оперування комутаційними апаратами здійснюється за зачинених дверей, на яких нанесені схеми. У разі дворядного встановлення камери КСО комплектуються шинними мостами, на яких розташовуються секційні роз'єднувачі із заземлювальними ножами. Приводи керування цими роз'єднувачами розміщуються на торцевих панелях камер КСО.

Секціонування камер здійснюється:

- за дворядного виконання за допомогою шинного моста;

- за однорядного виконання за допомогою камер 14П (права) і 14Л (ліва). Камери мають внутрішнє освітлення на напругу 220 В. Джерело живлення ланцюга освітлення розташоване поза камерами КСО та визначається замовником на місці експлуатації.
