КВАДРОКОПТЕР FPV "ГЕНЕРАЛ ЧЕРЕШНЯ"

ПАСПОРТ ТА ХАРАКТЕРИСТИКИ
НА КВАДРОКОПТЕР FPV

Опис виробу : Безпілотний літальний апарат (далі - БпЛА) є апаратом коптерного типу, який приводиться у дію чотирма безколлекторними електродвигунами. Пульт дистанційного керування (ПДК) БпЛА не входить до складу БпАА та забезпечує дистанційне керування БпЛА під час виконання польоту, зльоту та посадки при візуальному контролі БпЛА. Цільове спорядження БпЛА залежить від варіанту використання БпЛА та описується окремо. Кріплення корисного навантаження та керування скиданням корисного навантаження описується окремо. БпАА, що обладнаний системою скидання корисного навантаження не самознищується, а повертається оператором в точку вильоту, після скидання.

Призначення комплексу - ураження сил та засобів противника шляхом влучання БпЛА в ціль (камикадзе) з застосуванням РКГ-3М (Ручна кумулятивна граната) або аналогічною (вагою до 1,5 кг.). Комплекс розрахований на використання з виконанням зльоту та посадки з непідготовлених майданчиків. Експлуатація комплексу здійснюється в світлий час доби не порушуючи експлуатаційні обмеження. БпЛА виконує вертикальний зліт без застосування додаткових систем з придатного майданчику. БпЛА виконує вертикальну посадку без застосування додаткових систем на придатний майданчик. БпЛА, що входить до складу комплексу, відповідає наступним технічним характеристикам, які вказані у таблиці.

ТАКТИКО – ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КВАДРОКОПТЕРА FPV «ГЕНЕРАЛ ЧЕРЕШНЯ»

КОМПЛЕКТНІСТЬ

квадрокоптера FPV "ГЕНЕРАЛ ЧЕРЕШНЯ"

ЕКСПЛУАТАЦІЯ

Умови використання та експлуатації (застосування)

Температурний діапазон застосування, ºС: від -15°С до +40°С
Швидкість вітру не більше м/с.: -10 м/с.
Вологість повітря — не більше 90%

Запобіжні заходи та правила безпеки
Забороняється експлуатація у стані втоми, хвороби, алкогольного сп'яніння або під впливом препаратів. Забороняється використання під дощем, у туман, сніг та при відʼємних температурах. Забороняється проводити складання та запуск некваліфікованим фахівцем. Перед використанням необхідно розібратися у призначенні всіх органів управління, роз'ємів та з'єднань. Ніколи не залишайте комплекс без нагляду. Завжди від'єднуйте приводи АКБ під час обслуговування та регулювання. Після закінчення роботи комплексу АКБ необхідно зарядити.
Не залишайте розряджений АКБ

Гарантійні зобов'язання
Середнє напрацювання на відмову за умови проведення регулярного та планового технічного обслуговування, за умови відсутності пошкоджень під час експлуатації складає 12 місяців з моменту отримання товару. Гарантується якість товару та безкоштовне здійснення гарантійного обслуговування протягом встановленого терміну експлуатації за умови дотримання вимог до зберігання та користування товару.

ІНСТРУКЦІЯ З ПІДГОТОВКИ ТА ВИКОРИСТАННЯ

квадрокоптера FPV

Уважно вивчіть цей посібник перед використанням виробу.
До управління цим виробом допускається лише персонал, що пройшов навчання, отримав диплом про закінчення школи пілотів. Вся техніка проходить тестування, що гарантує найвищу якість та надійність за дотримання правил експлуатації та правильного використання. Слід розуміти, що це керівництво не може охопити всілякі попередження, застереження та вказівки, які можуть виникнути. Ми постійно працюємо над удосконаленням конструкції виробу та у зв'язку з цим залишаємо за собою право на внесення змін до зовнішнього вигляду, оснащення та технології виробництва, не змінюючи основних принципів управління, без повідомлення споживача. Всі можливі зміни будуть спрямовані лише на покращення та модернізацію виробу.

Увага! Перед підключенням живлення обов'язково з'єднайте антену з виходом передавача, інакше він вийде з ладу.

Загальна підготовка дрону :

1. Беручи дрон у руки, переконайтеся, що відео антена прикріплена. Якщо антена відсутня, закріпіть її на відведеному місці.
   Обов'язково зверніть увагу на наступне: перед включенням живлення обов'язково підключіть антену до виходу передавача, переконайтеся, що конектори антени та фідера підходять один одному. Не забудьте зробити це, інакше можливе пошкодження передавача.
2. Розкрутіть гайки з моторів, встановіть пропелери і закрутіть гайки на місце.

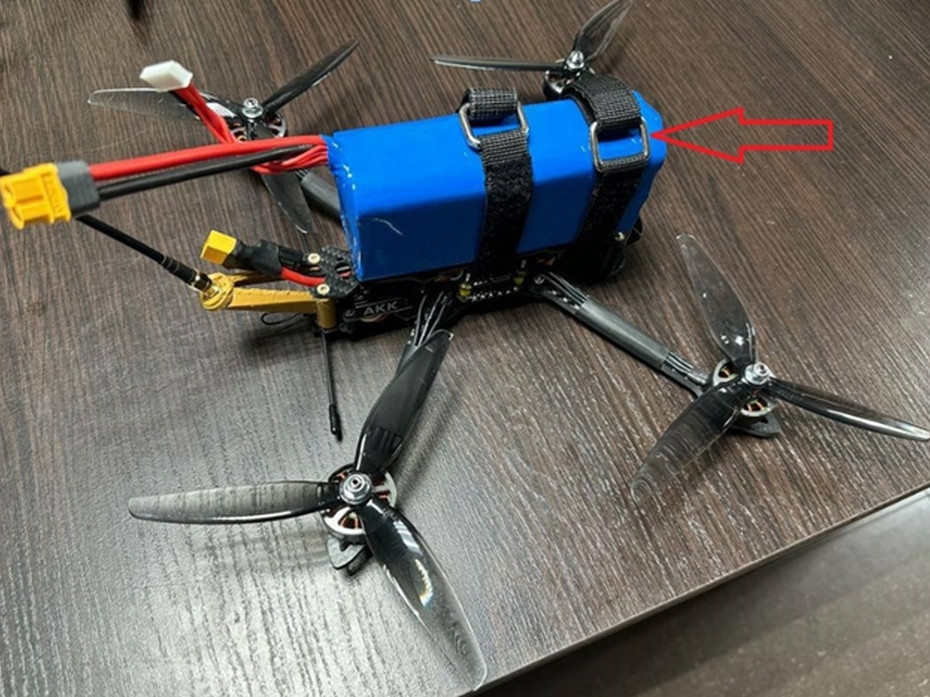

3. Помістіть батарею на дрон та забезпечте її фіксацію за допомогою ремінця.
4. Включіть пульт керування та окуляри.
5. Здійсніть підключення батареї до дрона відповідно до такої послідовності: спершу підключіть пульт і окуляри, а після цього підключіть БпЛА.

Важливо наголосити: перш ніж підключати живлення, переконайтеся, що антена вже підключена до виходу передавача. Якщо цього не зробити, передавач може пошкодитися.

Підготовка FPV квадрокоптера до польоту :

1. Виконуються всі кроки для загальної підготовки дрону
2. Прикріпіть вибуховий пристрій до дрона (підривні пристрої та системи ініціації не входять до комплекту дрона).

При використанні в холодну пору, наполегли ворекомендується не допускати переохолодження або перегріву АКБ, рекомендується тримати його під одягом, при собі. Не нагрівати біля вогню! Не нагрівати на двигуні автомобіля! Перед застосуванням необхідно повністю зарядити АКБ. Не залишайте розряджений АКБ після застосування. Після використання, зарядіть АКБ, перед зберіганням. Зберігати АКБ у зарядженому стані!

Комплекс рекомендується використовувати на прямій видимості. При зальоті за перешкоди, (будови, лісосмуги), або використання з укриття (окоп, траншея та ін.) дальність та якість зв'язку погіршується. Рекомендується використовувати виносну антену або ретранслятор.

При включенні пристрою дотримуйтесь послідовності підключення обладнання (1. підключіть антену, 2. увімкніть пульт і окуляри, 3. підключіть АКБ). При порушенні послідовності підключення можливі помилки або вихід обладнання з ладу.

Можливі несправності та методи їх усунення
