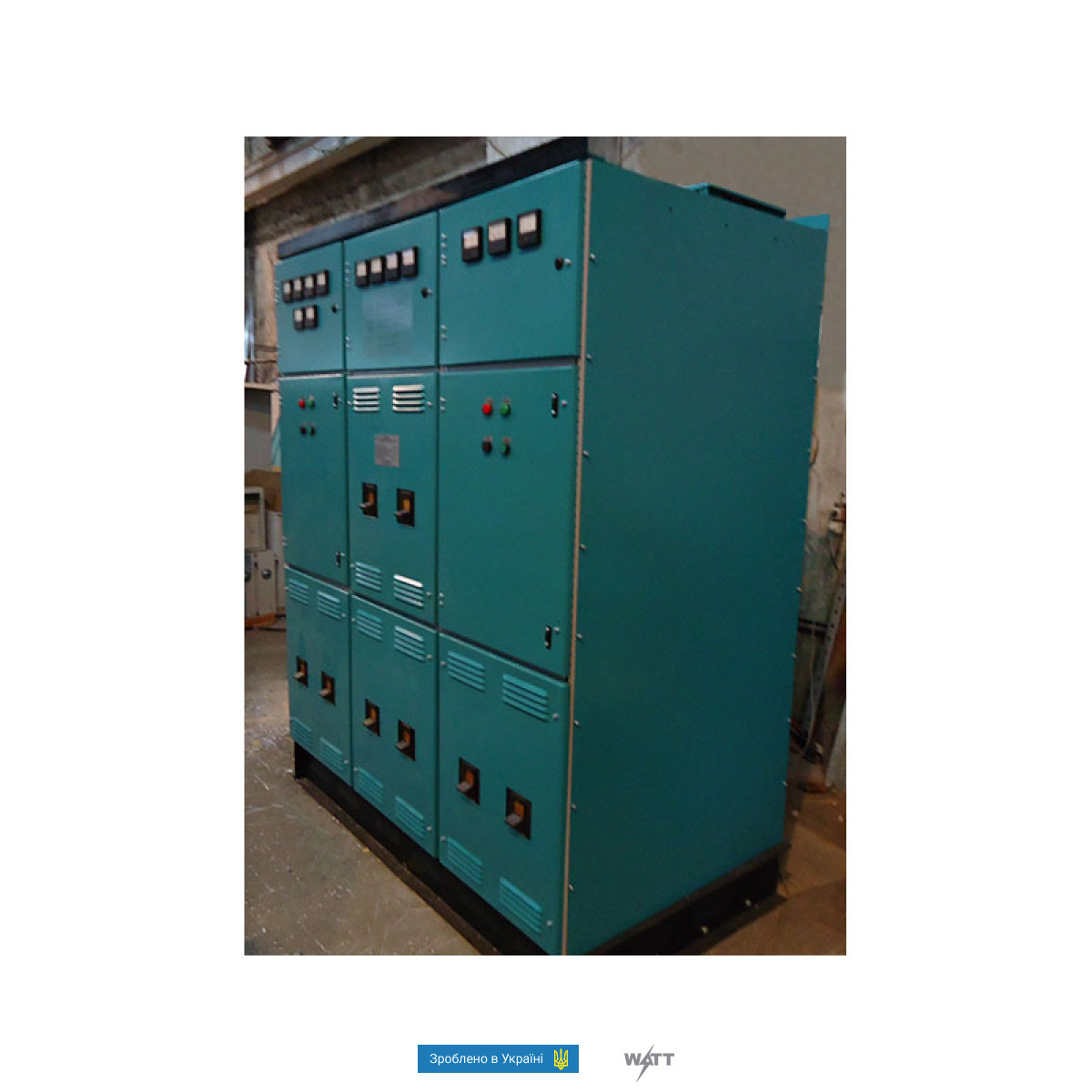

Підстанції трансформаторні комплектні КТП 250...2500/10 (6)/0,4 У3

Відповідають стандартам ДСТУ 3399-96 (ГОСТ 14695-97, IEC 694 (1980))

Підстанції трансформаторні комплектні потужністю 250,400,630, 1000, 1600,2500 кВА на напругу 6,10 кВ (у подальшому іменувані КТП) призначені для приймання, перетворення й розподілу електричної енергії трифазного змінного струму частотою 50 Гц.

Застосовуються в системах електропостачання промислових підприємств у районах із помірним кліматом для встановлення всередині неопалюваних приміщень.

Умови експлуатації:

• висота над рівнем моря не більш ніж 1000 м;

• атмосферний тиск від 86,6 кПа (650 мм рт.ст.) до 106,7 кПа (800 мм рт.);

• температура навколишнього повітря від - 25 °C до +40 °C;

• відносна вологість повітря до 80% за температури 20 °C;

• довкілля невибухонебезпечне, пожежобезпечне, не містить струмопровідного пилу, хімічно активного газу та випарів.

КТП не призначені для роботи в умовах різких поштовхів, ударів, сильного трясіння, а також на рухомих установках і в шахтах.

Гарантійний термін зберігання 2 роки.

Зносостійкість КТП відповідає зносостійкості комутаційних апаратів, зазначених у стандартах або технічних умовах на них.

Встановлений термін експлуатації КТП не менш ніж 25 років.

Гарантійний термін експлуатації КТП — два роки від дня введення в експлуатацію.

Конструкція

КТП випускаються:

- однотрансформаторні (КТП) — праві та ліві;

- двотрансформаторні (2КТП) — однорядні та дворядні.

У дворядних підстанціях для електричного та механічного з'єднання секцій встановлений шино-провід. Відстань між фасадами протилежних секцій (залежно від замовлення) —1800,2300,2800 мм.

До складу КТП входять:

- пристрій введення з боку вищої напруги (УВН);

- силовий трансформатор;

- розподільний пристрій із боку низької напруги (РУНН).

УВН виготовляється у виконаннях:

Шафа "глихого введення", типу ВВ-1, у якій високовольтні кабелі приєднуються безпосередньо до виведення силового трансформатора. Шафа ВВ-1 закріплена на баку (шкірі) трансформатора. У дні шафи є два отвори для введення кабелів перетином до 3x150 мм, які закріплюються всередині скобами, застосовними для всіх перерізів.

ШВВ-2Р — шафа з вимикачем навантаження типу ВНПР і запобіжниками ПКТ. За конструкцією та призначенням аналогічний ШВВ-2. Вимикач ВНПР має пружинно-важільний привод, простіший і надійніший за пружинний привод ВНП.

ШВВ-2В — шафа з вакуумним вимикачем типу BB/TEL.

ШВВ — 2РД — шафа з вимикачем навантаження типу ВНПР із дистанційним вимкненням.

У КТП застосовуються трифазні двообмоткові силові трансформатори типів: для КТП-250,400 — ТМФ; ТСЗН; ТСЗГЛ; для КТП-630,10ОО, 1600 -ТМЗ; ТСЗН; ТСЗГЛ; для КТП-2500 — ТМЗ, ТСЗГЛ.

РУНН складається з набору шаф:

• шафа введення низької напруги — ШНВ;

• шаф відхідних ліній — ШНЛ;

• шафа секційного — ШНС — тільки у двох трансформаторних КТП

• шинопроводу — тільки у дворядних двотрансформаторних КТП;

• зовнішньої шафи сигналізації (на замовлення).

РУН випускається транспортними блоками завдовжки не більш ніж 4 м.

Шафи РУНН являють собою металевий каркас, закритий із боків і зверху металевими знімними листами. У КТП застосовуються два різновиди конструкції каркасів: збірна (каркас зібраний зі спеціальних стійок) і зварна (каркас зварений із металевих стійок, швелерів і куточків).

Усередині каркаса закріплені вимикачі, шини, апаратура, прилади та монтаж вторинної комутації. Оперативне обслуговування шаф відбувається з фасаду, доступ до шинування й кабельного приєднання з задньої сторони шафи. Для зручності обслуговування та монтажу передбачені двері, що замикаються на замки. Конструкція шаф РУНН зі стаціонарними вимикачами забезпечує оперування приводами вимикачів за зачинених дверей і неможливість відчинення дверей без застосування інструменту.

У шафах РУНН встановлені автоматичні вимикачі: на вводі та секціонуванні — висувного виконання; на відхідних лініях — стаціонарного або висувного виконання. Релейна апаратура розміщена у верхніх відсіках шаф; у КТП-1600, КТП-2500 — у релейній шафі.

Шафи ШНВ (на вимогу замовника) забезпечують можливість під'єднання магістральних шинопроводів (ШМА-16) без додаткових стикувальних вузлів. У шафах РУНН забезпечена можливість під'єднання алюмінієвих кабелів (максимальний діаметр — 50 мм) із сухим обробленням, у кількості, що забезпечує відведення номінального струму кожного вимикача. Для обліку електричної енергії в КТП встановлені лічильники активної та реактивної (на замовлення) енергії. Лічильники розміщені в шафі обліку (розміщеному на стінці ШНВ) або в приладовому відсіку шафи ШНЛ, залежно від замовленого компонування КТП. За потреби постачається шафа обліку з обігрівом.

У двотрансформаторних КТП передбачене автоматичне введення резерву (АВР), що забезпечує вимкнення вимикача введення НН і вмикання секційного вимикача у разі: зникнення напруги на введенні або у разі зникнення напруги в одній із фаз Залежно від виготовлення схеми. Крім того, АВР передбачається у разі вимкнення вимикача одного з введень з якоїсь причини (вимкнення вбудованими у вимикач захистом, у разі помилкової роботи автоматики тощо).

На замовлення виконується схема із захистом від перевантаження.

Кількість і типи НВН, шаф РУНН визначаються замовником.

На вимогу замовника в комірках відхідних ліній усіх типів шаф РУНН можуть встановлюватися трансформатори струму й амперметри.

За узгодженням із замовником КТП потужністю 250, 400, 630, 1000, 1600, 2500 кВА можуть укомплектовуватися автоматичними вимикачами фірм «Schneider Electrik», «АВВ», «Siemens» та інших виробників за індивідуальними схемами відповідно до опитування листами.
