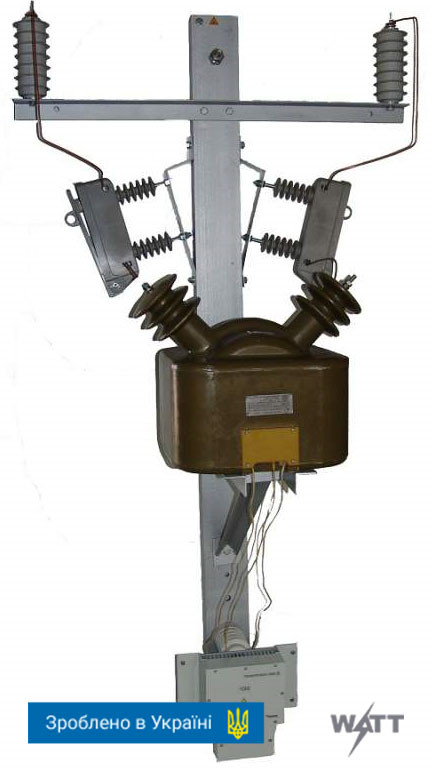

КТП 10/6(10)/0,23-У1 Комплектна трансформаторна підстанція однофазна

Підстанції трансформаторні комплектні однофазні КТПО потужністю 4 і 10 кВ А, напругою ВН 6 або 10 кВ напругою НН 0,23 кВ призначені для приймання, перетворення та розподілу електричної енергії однофазного змінного струму частотою 50 Г ц.

КТПО призначені для застосування в схемах електропостачання залізничних електричних мереж і для електропостачання невеликих об'єктів у районах із помірним кліматом:

• висота над рівнем моря до 1000 м;

• температура навколишнього повітря від мінус 40 до плюс 40 °C, (епізодично від мінус 45 °C до плюс 45 °C);

• немає різких поштовхів, сильного трясіння та вібрації;

• довкілля невибухонебезпечне, не містить пилу в кількості, що порушують роботу КТО, а також агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію.

Устрій і робота КТПО

Високовольтний ввод — повітряний, відводи відхідних ліній — кабельні.

На боці НН встановлені автоматичні вимикачі. Їх кількість і номінальний струм наведені в таблиці. На замовлення споживача на відхідних лініях встановлюються запобіжники.

До комплекту постачання КТП входять роз'єднувач ВН, високовольтні запобіжники, розрядники, силовий трансформатор і шафа РУНН.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.
