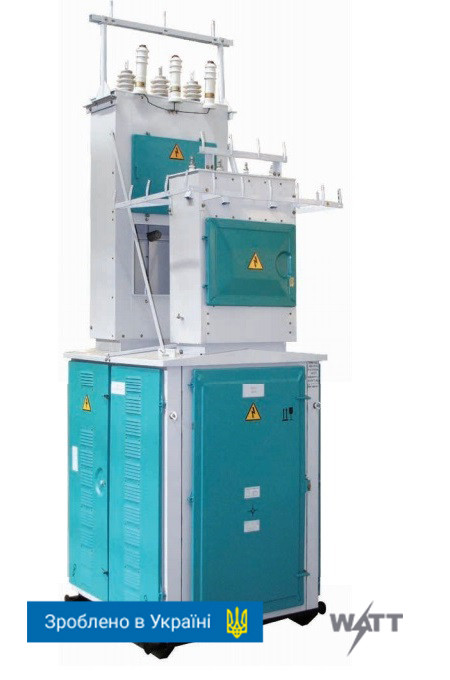

КТП 63/6(10)/0,4-У1 Комплектна трансформаторна підстанція щоглова

від 5 000 ₴

  • В наявності
КТП 63/6(10)/0,4-У1 Комплектна трансформаторна підстанція щоглова
КТП 63/6(10)/0,4-У1 Комплектна трансформаторна підстанція щогловаВ наявності
від 5 000 ₴
+380 (95) 222-73-73
Viber, Telegram, Whatsapp
  • +380 (67) 222-73-73
+380 (95) 222-73-73
Viber, Telegram, Whatsapp
  • +380 (67) 222-73-73
повернення товару протягом 14 днів за домовленістю

Комплектна трансформаторна підстанція призначена для приймання, перетворення та розподілу електричної енергії трифазного струму частотою 50 і 60 Гц і напругою 6, 10/0,4 кВ тупикового типу з повітряним вводом із глухозаземленою нейтраллю трансформатора на боці низької напруги.

Призначені для застосування в мережах сільськогосподарського призначення та інших об'єктів відповідної потужності, аналогічних за умов електропостачання.



КТПМ призначені для роботи на відкритому повітрі за таких умов:

• висота над рівнем моря до 1000 м

• тип атмосфери II-III за ГОСТ 15150-69

• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85

• КТПМ відповідають вимогам ГОСТ 14695-90, а застосовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75

До виробу додається експлуатаційна документація

Підстанція КТПМ комплектується силовим трансформатором, потужність і клас напруги якого відповідає позначенню КТПМ

За узгодженням із замовником допускається постачання виробу без трансформатора.



Устрій і робота КТПМ

КТПМ напругою 6 (10) кВ складається з трьох основних частин: розподільного пристрою 0,4 кВ (РУНН), шафи високовольтних запобіжників (УВН) і силового трансформатора.

Силовий трансформатор розташовується ззаду підстанції, ізолятори силового трансформатора закриваються спеціальним кожухом, який кріпиться на задній стінці шафи.

Ввод 10 кВ здійснюється через прохідні ізолятори. Для кріплення низьковольтних ізоляторів передбачений кронштейн.

Шафа РУНН являє собою шафу з апаратом під'єднання відхідних ліній.

Складники КТПМ являють собою міцну металоконструкцію, що забезпечує захист від впливу кліматичних чинників на елементи електромонтажу та вбудовані апарати, а також умови для безпечного обслуговування й експлуатації.

Під час роботи КТПМ забезпечує приймання, перетворення й розподіл електричної енергії. Крім відхідних ліній споживачів виробничого призначення в КТПМ передбачені лінії зовнішнього освітлення. КТПМ працює в тривалому режимі при періодичному обслуговуванні.
* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.

Характеристики
Основні
Країна виробникУкраїна
Кількість фаз3
Тип трансформатораПонижуючий
Інформація для замовлення
  • Ціна: від 5 000 ₴
