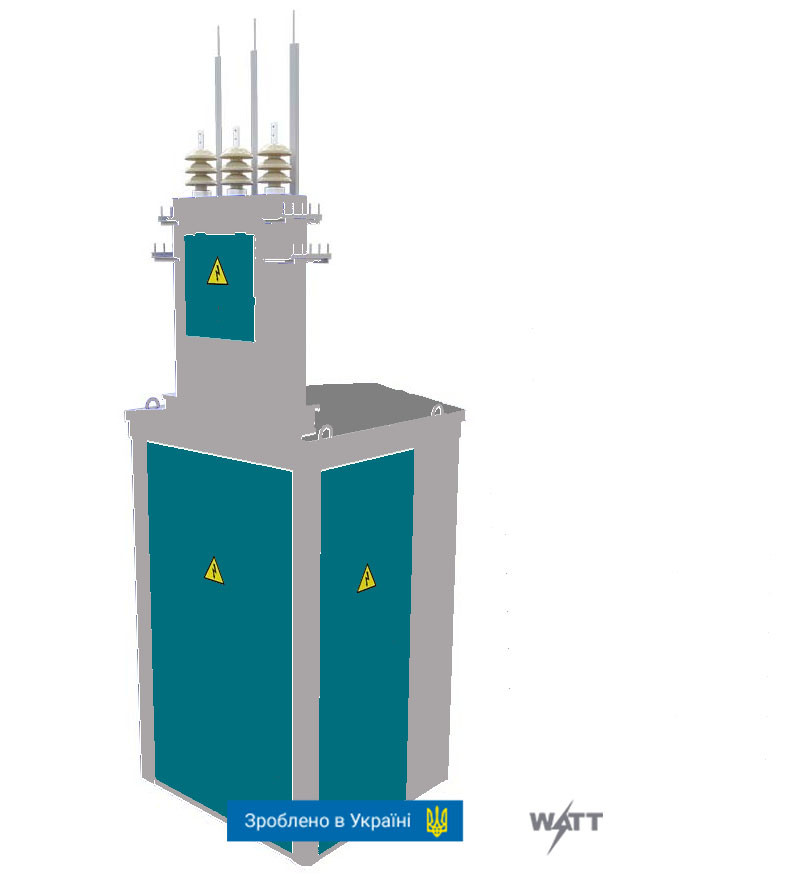

КТП 100/10 (6)/0,4-У1 Комплектна трансформаторна підстанція малогабаритна

Підстанції трансформаторні комплектні малогабаритні потужністю 25...400 кВ А, напругою 6 або 10 кВ напругою НН 0,4 кВ призначені для приймання, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц в системах із глудозаземленою нейтраллю трансформатора на стороні низької напруги.

КТПМГ призначені для роботи на відкритому повітрі за таких умов:

• висота над рівнем моря до 1000 м

• тип атмосфери II-III за ГОСТ 15150-69

• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85

• КТПМГ відповідають вимогам ГОСТ 14695-90, а використовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75

До виробу додається експлуатаційна документація.

Вводи та виводи з КТПМГ — кабельні або повітряні. У КТПМГ передбачений облік електроенергії, лінія вуличного освітлення, що вмикається автоматично за сигналом вбудованого реле. На боці НН встановлені автоматичні вимикачі. Їх кількість і номінальний струм наведені в таблиці.

До комплекту постачання КТПМГ входять шафи ВВН і РУН, силовий трансформатор. Струм термічної стійкості на стороні ВН упродовж 1с — 5,0 кА. Струм електродинамічної стійкості на стороні ВН -12,5 кА.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.
