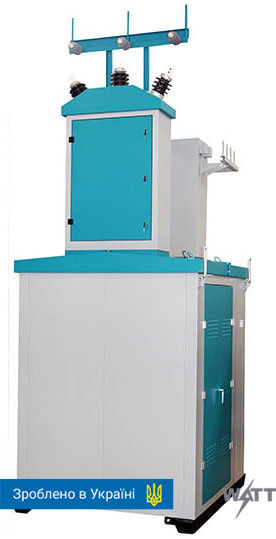

КТП 100/6(10)/0,4-У1 з кабельним вводом Комплектна трансформаторна підстанція з урахуванням по стороні
від 5 000 ₴
- В наявності
- +380 (95) 222-73-73Viber, Telegram, Whatsapp
Комплектна трансформаторна підстанція призначена для приймання, перетворення та розподілу електричної енергії трифазного струму частотою 50 і 60 Гц і напругою 6, 10/0,4 з повітряним і кабельним вводом з глухозаземленою нейтраллю трансформатора на боці низької напруги.
Призначені для застосування в мережах сільськогосподарського призначення та інших об'єктів відповідної потужності, аналогічних за умов електропостачання.
КТП призначені для роботи на відкритому повітрі за таких умов:
• висота над рівнем моря до 1000 м
• температура довкілля від -60 до +40 °C
• тип атмосфери II-III за ГОСТ 15150-69
• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85
• КТПП відповідають вимогам ГОСТ 14695-90, а застосовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75
До виробу додається експлуатаційна документація.
Підстанція КТП комплектується силовим трансформатором, потужність і клас напруги якого відповідає позначенню КТП.
За узгодженням із замовником допускається постачання виробу без трансформатора.
Устрій і робота КТПУВ
КТП складається з блока УВН і шафи РУНН, які встановлені на одній рамі та з'єднані між собою болтами.
Шафа РУНН являє собою шафу з апаратом під'єднання відхідних ліній. Складники КТПУВ являють собою міцну металоконструкцію, що забезпечує захист від впливу кліматичних чинників на елементи електромонтажу та вбудовані апарати, а також умови для безпечного обслуговування й експлуатації.
Під час роботи КТПУВ забезпечує приймання, перетворення й розподіл електричної енергії. Крім відхідних ліній споживачів виробничого призначення в КТПУВ передбачені лінії зовнішнього освітлення. Для розширення можливості КТПУВ у її конструкції передбачені виведення повітряних і кабельних відхідних ліній. КТПУВ працює в тривалому режимі під час періодичного обслуговування.
* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.
Основні | |
---|---|
Країна виробник | Україна |
Кількість фаз | 3 |
Тип трансформатора | Понижуючий |
- Ціна: від 5 000 ₴
