КТП2 250/6(10)/0,4-У1 (ввід та вивід повітряні) Комплектна трансформаторна підстанція двостовпова

від 5 000 ₴

  • В наявності
КТП2 250/6(10)/0,4-У1 (ввід та вивід повітряні) Комплектна трансформаторна підстанція двостовпова
КТП2 250/6(10)/0,4-У1 (ввід та вивід повітряні) Комплектна трансформаторна підстанція двостовповаВ наявності
від 5 000 ₴
+380 (67) 222-73-73
відділ продажів
  • +380 (95) 222-73-73
    Viber, Telegram, Whatsapp
+380 (67) 222-73-73
відділ продажів
  • +380 (95) 222-73-73
    Viber, Telegram, Whatsapp
повернення товару протягом 14 днів за домовленістю

Комплектна трансформаторна підстанція двостовпова напругою 10 (6)/0,4 кВ потужністю до 250 кВА (КТПС2) призначена для приймання електричної енергії трифазного змінного струму напругою 10 (6) кВ промислової частоти, перетворення її на напругу 380/220 В і живлення електроенергією споживачів у сільській місцевості в умовах, які відповідають виконанню "У" категорії розміщення "1" відповідно до ГОСТ 15150-69.



КТПС призначені для роботи на відкритому повітрі за таких умов:

• висота над рівнем моря до 1000 м

• тип атмосфери II-III за ГОСТ 15150-69

• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85

• КТПС відповідають вимогам ГОСТ 14695-90, а застосовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75

До виробу додається експлуатаційна документація



Класифікація виконання КТПС

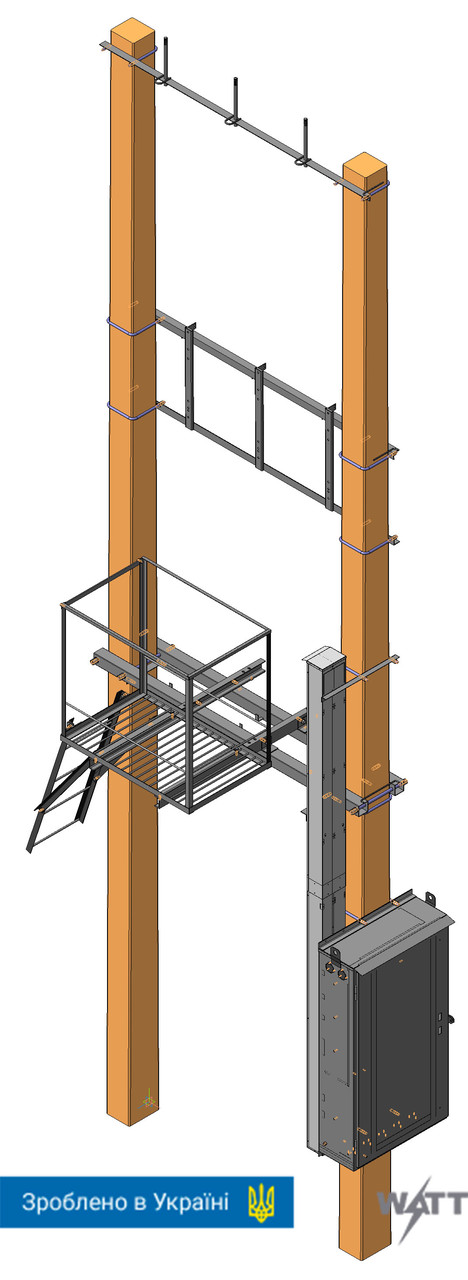

Конструктивно КТПС встановлена на залізобетонній стійці ПЛ 10 кВ типу СВ 105, СВ 105-3.5.

На металоконструкціях, укріплених на стійці, монтується обладнання КТПС:

• пристрій із боку найвищої напруги (УВН);

• трансформатор силовий;

• розподільний пристрій із боку низької напруги (РУНН)

• УВН складається з двох рам, на яких розміщене високовольтне обладнання

• На верхній рамі встановлені високовольтні ізолятори (3 шт.)

• обмежувачі перенапруги

На нижній рамі встановлені високовольтні запобіжники типу ПКТ.

Металоконструкції силового трансформатора покриваються методом гарячого цинкування. Трансформатор встановлюється на металевому кронштейні на висоті 3600 мм від рівня землі (виходячи з необхідної відстані 4500 мм від землі до струмопровідних частин згідно з ПУЕ).

Шафа РУНН виготовлена з оцинкованого заліза та встановлюється на металевому кронштейні. Висота встановлення зумовлена способом обслуговування (1200 мм під час обслуговування з землі та до 2000 мм під час застосування підмостки, сходів тощо)

Приєднання напруги 10 (6) кВ до КТПС — від високовольтного роз'єднувача, що встановлюється на окремій опорі на відстані до 5 м від опори з КТПС.

Напруга 0,4 кВ від силового трансформатора до РУНН підводиться ізольованим дротом, який проходить у захисному коробі.

Кабелі 0,4 кВ проходять у РУНН через герметичні уводи.



КТПС постачається у двох варіантах:

• ввод 10 (6) кВ — повітряний, вивід 0,4 кВ — кабельний;

• ввод 10 (6) кВ і вивід 0,4 кВ — повітряне.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.

Характеристики
Основні
Країна виробникУкраїна
Кількість фаз3
Тип трансформатораПонижуючий
Інформація для замовлення
  • Ціна: від 5 000 ₴
