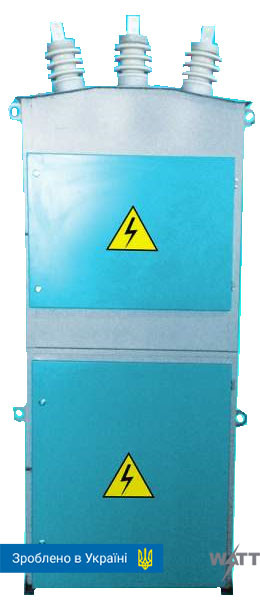

КТП 40/6(10)/0,4-У1 (ввод повітряний, вивід кабельний) Комплектна трансформаторна підстанція
від 5 000 ₴
- В наявності
- +380 (95) 222-73-73Viber, Telegram, Whatsapp
Комплектна трансформаторна підстанція напруга 10 (6)/0,4 кВ потужністю до 250 кВА (КТПС) призначена для приймання електричної енергії трифазного змінного струму напругою 10 (6) кВ промислової частоти, перетворення її на напругу 380/220 В і живлення електроенергією споживачів у сільській місцевості в умовах, які відповідають виконанню "У" категорії розміщення "1" відповідно до ГОСТ 15150-69.
КТПС призначені для роботи на відкритому повітрі за таких умов:
• висота над рівнем моря до 1000 м
• тип атмосфери II-III за ГОСТ 15150-69
• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85
• КТПС відповідають вимогам ГОСТ 14695-90, а застосовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75
До виробу додається експлуатаційна документація
Класифікація виконання КТПС
Конструктивно КТПС встановлена на залізобетонній стійці ПЛ 10 кВ типу СВ 105, СВ 105-3.5.
На металоконструкціях, укріплених на стійці, монтується обладнання КТПС:
• пристрій із боку найвищої напруги (УВН);
• трансформатор силовий;
• розподільний пристрій із боку низької напруги (РУНН)
• УВН складається з двох рам, на яких розміщене високовольтне обладнання
• На верхній рамі встановлені високовольтні ізолятори (3 шт.)
• обмежувачі перенапруги
На нижній рамі встановлені високовольтні запобіжники типу ПКТ.
Металоконструкції силового трансформатора покриваються методом гарячого цинкування. Трансформатор встановлюється на металевому кронштейні на висоті 3600 мм від рівня землі (виходячи з необхідної відстані 4500 мм від землі до струмопровідних частин згідно з ПУЕ).
Шафа РУНН виготовлена з оцинкованого заліза та встановлюється на металевому кронштейні. Висота встановлення зумовлена способом обслуговування (1200 мм під час обслуговування з землі та до 2000 мм під час застосування підмостки, сходів тощо)
Приєднання напруги 10 (6) кВ до КТПС — від високовольтного роз'єднувача, що встановлюється на окремій опорі на відстані до 5 м від опори з КТПС.
Напруга 0,4 кВ від силового трансформатора до РУНН підводиться ізольованим дротом, який проходить у захисному коробі.
Кабелі 0,4 кВ проходять у РУНН через герметичні уводи.
КТПС постачається у двох варіантах:
• ввод 10 (6) кВ — повітряний, вивід 0,4 кВ — кабельний;
• ввод 10 (6) кВ і вивід 0,4 кВ — повітряний.
* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.
Основні | |
---|---|
Країна виробник | Україна |
Кількість фаз | 3 |
Тип трансформатора | Понижуючий |
