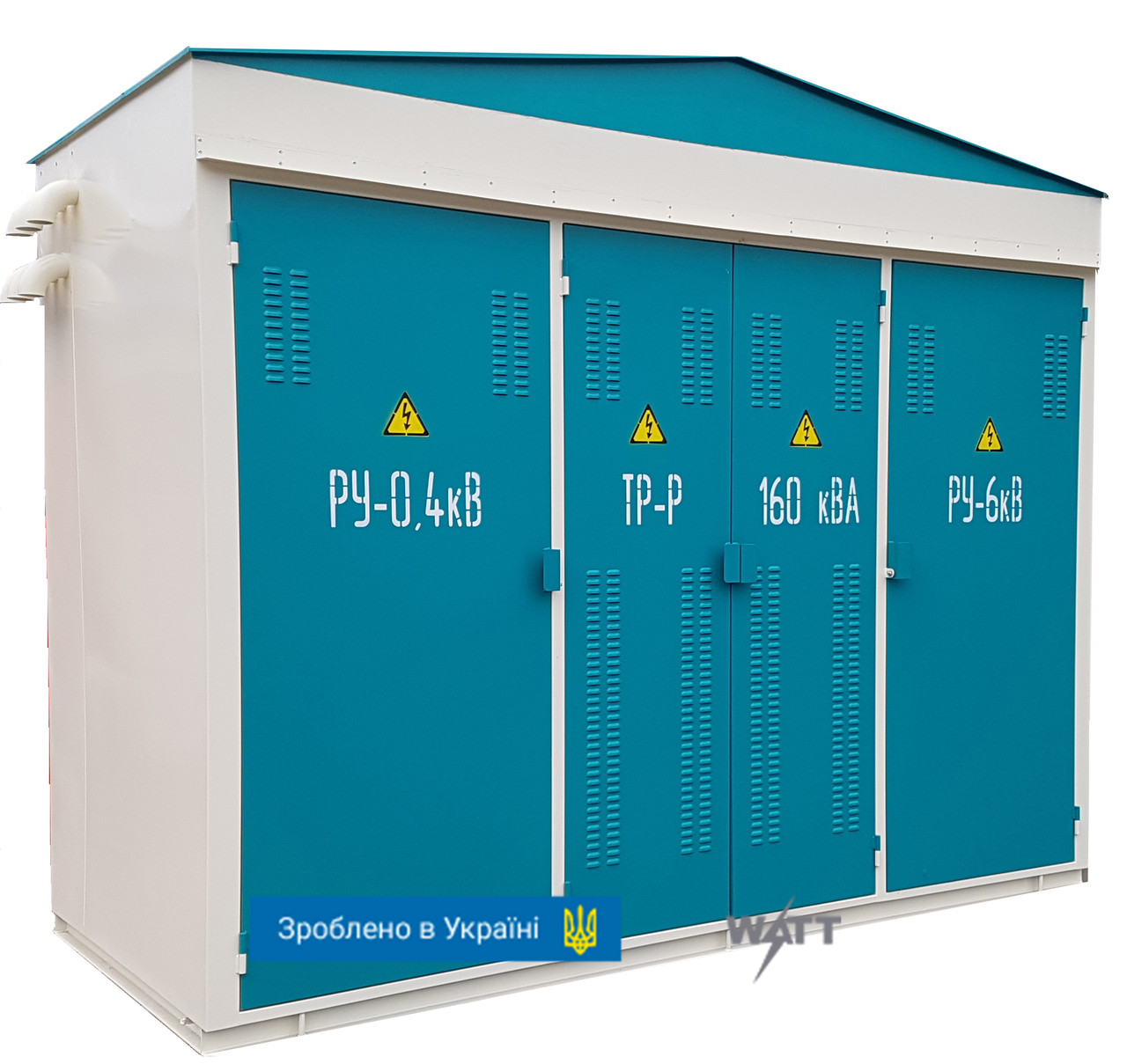

КТП 1000/10/0,4-У1 Комплектна трансформаторна підстанція для міських мереж з урахуванням по стороні

КТПГС потужністю 250...1000 кВА призначені для приймання, перетворення, розподілу електричної енергії трифазного струму частотою 50 Гц у системах із глухозаземленою нейтраллю трансформатора на стороні низької напруги. КТПГС застосовні у сільських електричних мережах, окремих населених пунктах, а також на невеликих промислових об'єктах.

КТПГС за кліматичними умовами експлуатації відповідають виконанню за ГОСТом 15150-69, водночас:

- Висота над рівнем моря — не більш ніж 2000 м;
- Навколишнє середовище невибухонебехпечне, не містить вибухового пилу, агресивних газів хімічних виробів у концентрації, що руйнує метали та ізоляцію.

До складу виробу входять:
1. Відсік РУНН
2. Відсік РУВН
3. Відсік трансформатора.

За бажанням замовника можливе виготовлення повітряного вводу.
До виробу додається експлуатаційна документація.
За узгодженням із замовником допускається постачання виробу без трансформатора.

Устрій і робота КТПГС

КТПГС складається з відсіку РУВН, відсіку РУНН і відсіку трансформатора, які виготовлені на одній рамі. Відсіки відокремлені одна від одної перегородками.
Конструкція КТПГС зроблена зі сталевих профілів і обшивки з листового матеріалу, що забезпечують їхню механічну міцність, захист від дії кліматичних чинників елементів електромонтажу та вбудованих апаратів з урахуванням їх кліматичного виконання і категорії розміщення, а також вимоги щодо безпечного обслуговування й експлуатації. Усередині РУВН передбачається освітлення.

Під час роботи КТПГС забезпечує приймання, перетворення й розподіл електричної енергії. Крім відхідних ліній споживачів виробничого призначення, у КТПГС за бажанням замовника, можуть бути передбачені лінії зовнішнього освітлення. КТПГС працює в тривалому режимі під час періодичного обслуговування.

Примітка

1. Відповідно до вимог технічних умов на автоматичні вимикачі струм навантаження має бути знижений у разі підвищення температури навколишнього повітря вище 25 °C. Залежність струму навантаження від температури навколишнього повітря вказується в експлуатаційній документації на вимикачі.
2. Наявність ліній вуличного освітлення, ланцюгів керування лініями вуличного освітлення та вимірювання напруги на введенні НН для КТП потужністю до 400 кВА з повітряним вводом — на замовлення.

Лінії вуличного освітлення й ланцюга керування лініями вуличного освітлення для КТП потужністю 400,630 кВА з кабельним вводом — немає.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням Замовника.

Технічні характеристики

Номінальний струм теплових розчіплювачів автоматичних вимикачів вхідних ліній:
250 кВА: 1x80,1x100,1x160,1x250 А;
400 кВА: 2x100,2x160, 2x250 А;
630 кВА: 4x100, 2x160,2x400 А;
1000 кВА: 2x100, 2x160,4x400 А.
Захист: від струмів короткого замикання
Захист: від перевантаження
Облік електроенергії: активної на вводі НН
Ланцюги керування: лініями вуличного освітлення
Вимірювання напруг: на вводі НН
