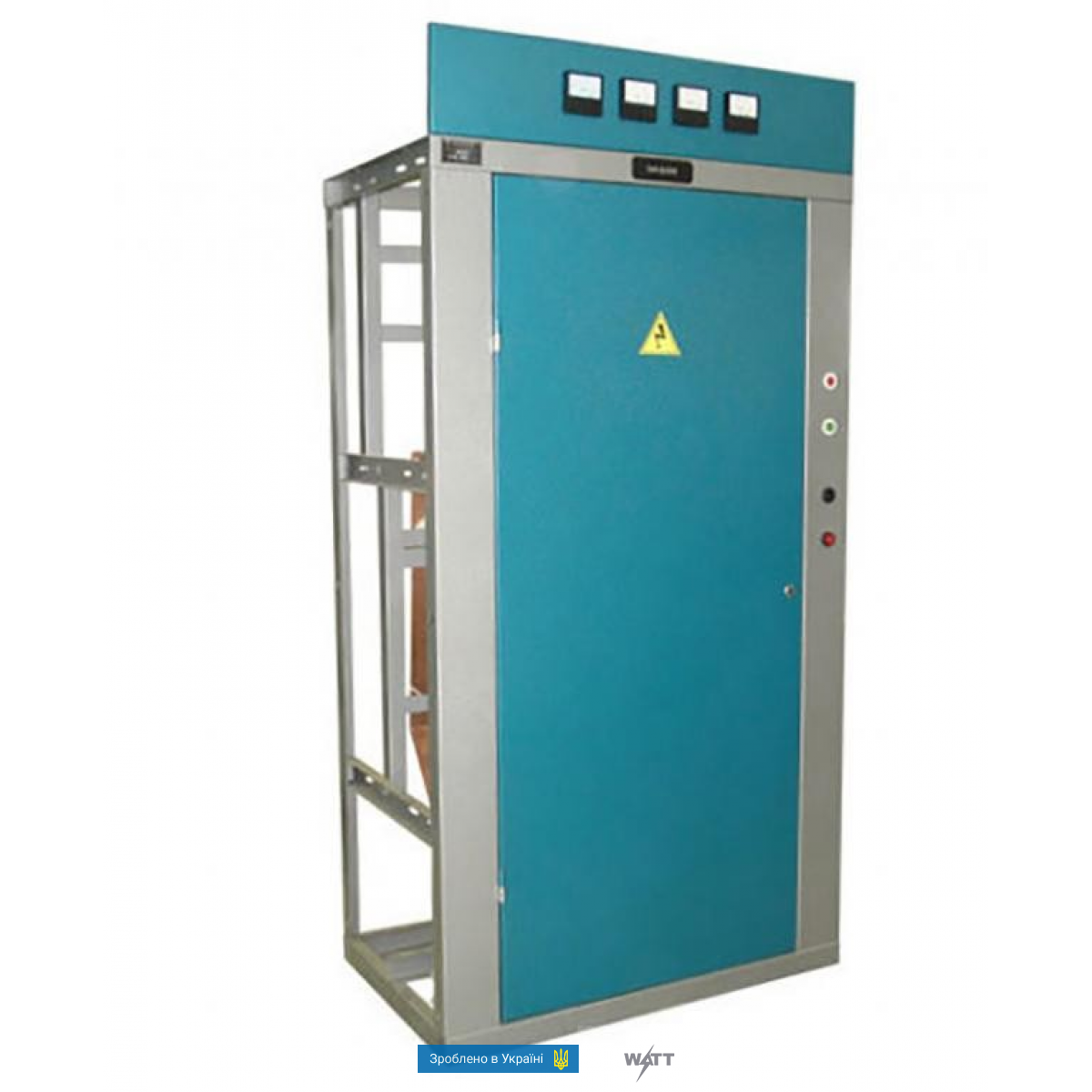

Панель ЩО-70 ввідна панель щита розподільчого

Застосування

Панелі розподільчих щитів серії ЩО-70 призначені для комплектування розподільчих пристроїв (щитів) напругою 380/220 В змінного струму частотою 50 Гц із глупозаземленою нейтраллю, які слугують для приймання та розподілу електричної енергії, захисту від перевантажень і струмів короткого замикання.

Панелі призначені для встановлення в електропостачаннях.

Типовиконання панелей ЩО-03, їх номінальні струми, габаритні розміри, маси, електричні принципові схеми первинних з'єднань, апаратура встановлювана на панелях, наведені в таблиці.

Умови експлуатації

Висота над рівнем моря не більш ніж 1000 м.

Температура навколишнього повітря від -40 0 °C до +35 °C.

Оточувальне середовище невривоне, не містить струмопровідного пилу, агресивних парів і газів у концентраціях, що руйнують метал і ізоляцію. Група механічного виконання М2 за ГОСТ 17516.1-90.

Ступінь захисту панелей:

1 — з фасадного боку IP20, з інших боків IP00 за ГОСТ 14254-96.

2 з дна IP00, з інших боків IP20 по ГОСТ 14254-96.

Робоче положення в просторі вертикальне, можливе відхилення від вертикалі 50 у будь-який бік.

Вимога техніки безпеки відповідно до ГОСТ 12.2.007.0-75.

Конструкція

Панелі являють собою зварну конструкцію з гнутих профілів зі встановленими в ній комутаційно-захисними апаратами та електровимірювальними приладами. Схеми, типи апаратів, габаритні розміри та конструкції панелей передбачають можливість комплектування з них розподільних пристроїв для трансформаторних підстанцій або окремих щитів. Щити з панелей можуть бути встановлені як приспущені до стіни (одностороннє обслуговування), так і вільностояльними з двостороннім обслуговуванням, бічні сторони щитів закриваються торцевими панелями.

Панелі встановлюються на закладні конструкції та вивіряються за рівнем і вивісом. Відхилення від вертикалі не має бути більш ніж 50. Кріплення панелі до закладних конструкцій здійснюється за допомогою зварювання в чотирьох кутах нижнього пояса кожної панелі. Кріплення також може здійснюватися і за допомогою болтів через отвори, виготовлені в нижньому поясі панелі. З'єднання панелей або секцій панелей між собою відбувається через з'єднання передніх і задніх стійок кріпильними деталями. Під час монтажу декількох секцій щита між собою з'єднання збірних шин і нульової шини здійснюється зварюванням встик або за допомогою накладок. Панелі передбачають як кабельні, так і шинні вводи. Для з'єднання систем збірних шин секцій панелей за дворядного розташування щита 0,4 кВ застосовуються шинні мости. Довжина шинного моста вказується в опитувальному листі.
