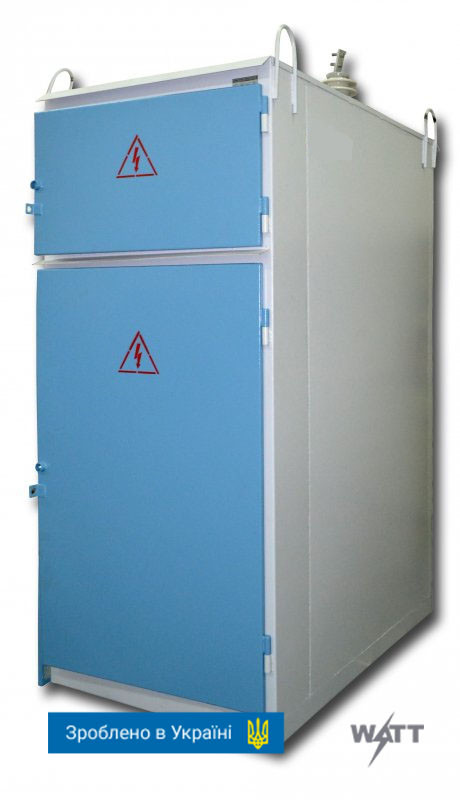

ЯКНО (ПККЗ) Комплектні розподільчі пристрої зовнішньої установки (пересувні) ЯКНО (ПККЗ)

Комплектні розподільчі пристрої зовнішньої установки (передвічні) серії ЯКНО (ПККЗ) призначені для роботи в мережах трифазного струму напруги 10(6) Кв, частотою 50 Гц і використовуються для ремонтних цілей і заміни раніше виготовлених розподільчих пристроїв, що забезпечують живлення електрообладнання роторних комплексів кар'єрних екскаваторів, самохідних кар'єрних гірських машин і механізмів, пересувних і стаціонарних електропристроїв, що встановлюються в магістральних і відповільних мережах кар'єрів, а також у місцях приєднання до внутрішньокар'єрних ліній електропередач з однобічним живленням.

Сфера застосування

Перевагою ЯКНО (ПККЗ) використовуються для під'єднання високовольтних двигунів бурильних установок, електроекскаваторів, силових трансформаторів, драг, земнарядів, бурових, компресорних і конденсаторних установок, для секціонування кар'єрних і позакар'єрних LEP та інших промислових споживачів.

Умови встановлення й експлуатації

КРУ серії ЯКНО (ПККЗ) за кліматичним виготовленням і умовами експлуатації відповідають категорії У1, УХЛ1 за ГОСТ 15150-69, водночас висота розміщення розподільчого пристрою над рівнем моря не більш ніж 1000 м. відносна вологість повітря до 95% за температури +25 °C. Оточувальне середовище невибухонебезпечне, не містить струмопровідного пилу, за ГОСТ 15150-69 ступінь забрудненості атмосфери I-III, район за вітропровідним пилом і ожеледицею I-IV. Механічні дії за групою експлуатації М 18 за ГОСТом 17516.

ЯКНО (ПККЗ) експлуатуються в умовах кар'єру, що пов'язано з частими пересуваннями на різні горизонти по ухилах, встановлюються на майданчиках або фундаментах і працюють у тривалому режимі під час періодичного обслуговування.

Особливості конструкції

КРУ серії ЯКНО (ПККЗ) — комплектний розподільчий пристрій 10 (6) Кв зовнішнього встановлення, пересувного типу, двостороннього обслуговування в металевому бризкозахищеному корпусі. Основне призначення ЯКНО — експлуатація в специфічних умовах кар'єра, пов'язана з частими пересуваннями на різні горизонти за ухилами. З цією метою виготовляється посилений корпус комірки, що має зварну металеву конструкцію, що забезпечує жорсткість конструкції, яка має підвищену стійкість до ударних і вібраційних навантажень, а розташування дверей створює зручність у експлуатації без зменшення жорсткості. Двері розташовані в протилежних сторонах шафи, що дає змогу здійснювати її двостороннє обслуговування й забезпечує вільний доступ до апаратури. Конструкція драбини забезпечує доступ до зовнішніх частин повітряного введення і складається в разі закінчення робіт, після чого закривається на навісний замок. На торці комірки розташовується перекидна табличка для вказівки номера від якого розподільного пункту подається живлення. Комірки ЯКНО виготовляються у виконанні на салазках або без них, а також коридором обслуговування з боку відсіку керування (залежно від вимог Заказника). Транспортна підставка обладнана знімними майданчиками для обслуговування, які прибираються під час пересування комірки. Конструкція пристрою надійна та довговічна.

Комірка ЯКНО розділена перегородками на відсіки, доступ у які зачинені дверцятами, що замикаються замками:

- Відсік високовольтного роз'єднувача:

У цьому відсіку розташовані роз'єднувач і прохідні ізолятори. Для захисту від повітряної лінії перенапруг, тут же встановлені нелінійні обмежувачі перенапруг. У цьому ж відсіку можливе встановлення трансформатора з вбудованими запобіжниками, який призначений для живлення обігріву ЯКНО.

Для гарантування безпеки за дверима відсіку встановлений відкидний захисний екран. Нижня частина екрана закрита сіткою, через яку ведеться контроль за положенням ножів роз'єднувача. Між валами основних і заземлювальних ножів роз'єднувача передбачене механічне блокування, що запобігає можливості ввімкнення ножів, що заземлюють у разі увімкнених основних ножів.

- Відсік високовольтного вимикача;

Тут встановлені вакуумний вимикач, трансформатори струму, трифазний трансформатор напруги, трансформатор струму нульової послідовності, механізми блокування і обмежувачі ОПН для захисту від перенапруг приєднань.

Двері відсіку мають механічне блокування, що запобігає можливості доступу у відсік за ввімкненого роз'єминача та увімкненню роз'єднувача під час відкритих дверей відсіку високовольтного вимикача. Між валами головними ножами роз'єднувача та високовольтним вимикачем передбачене механічне блокування, що запобігає можливості оперування роз'єднувачем у разі ввімкненого вимикача.

- Відсік керування коміркою ЯКНО.

У цьому відсіку розташовані ручні приводи для увімкнення та вимкнення роз'єми, релейна знімна панель, на якій розташовані релейна апаратура, апарати сигналізації та керування, прилади контролю й обліку. За потреби панель може бути знята для проведення ремонтних і профілактичних робіт. У цей же відсік, виведена фасадна панель вакуумного вимикача з кнопками керування й покажчиками положення вимикача.

Електричної схемної відсіку керування передбачені, відповідно до вимог Заказника такі типи захисту;

Для навантаження "електродвигун":

- токове відсічування;

- захист від перевантаження;

- защита от замыканий на “землю”;

- захист мінімальної напруги;

- контроль обриву заземлючої жили;

- контроль струму витоку.

Для навантаження "трансформатор":

- токове відсічування;

- защита от замыканий на "землю";

- захист від перевантаження;

- максимальний струмовий захист;

- контроль обриву заземлючої жили;

- контроль струму витоку.

Як основний комутаційний апарат в ЯКНО застосовується вакуумний вимикач ВВ/ТЕL "Таврида-Електрик", який має високий механічний і комутаційний ресурс. Можливе також встановлення вакуумних вимикачів закордонних фірм-виробників згідно з вимогами Заказника.

Релейний захист приєднань до ЯКНО забезпечується електростатичними мікроелектроновими та мікропроцесорними пристроями захисту закордонних і вітчизняних заводів-виробників.

Відсік високої напруги комплектується залежно від призначення комірки.

Можливо, попередньо оглянути обігрівання релейної апаратури та приводу вакуумного вимикача з автоматичним підтриманням заданої температури (згідно з вимогами Заказника).

Для приєднання захисного заземлення в нижній частині корпусу ЯКНО (з боку відсіку високовольтного вимикача) розташований заземлювальний затискач.

Відповідність

У частині вимог безпеки шафи відповідають ГОСТ 22789-94, а також "ПУЕ "Правилам технічної експлуатації електропристроїв споживача", "СНІП", ДСТУ 3335-96, вимогам пожежної безпеки.

КРУ серії ЯКНО (ПККЗ) відповідають вимогам ТУ У 31.2-30557359-002:2010.
