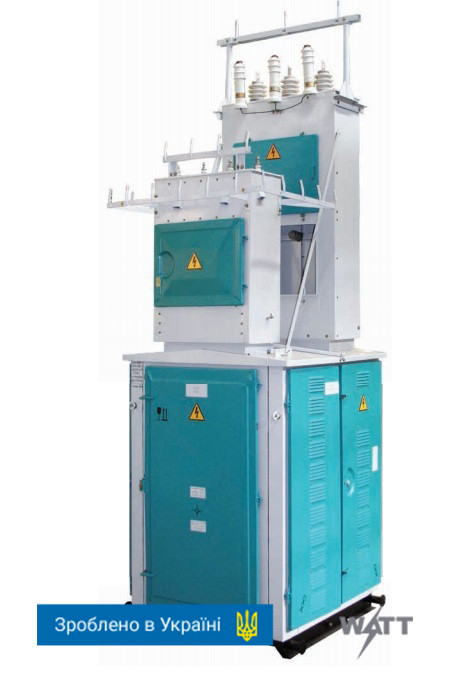

КТПВ 40/6(10)/0,4-У1 Комплектна трансформаторна підстанція з повітряним вводом

Комплектна трансформаторна підстанція призначена для приймання, перетворення та розподілу електричної енергії трифазного струму частотою 50 і 60 Гц і напругою 6, 10/0,4 з повітряним вводом із глухозаземленою нейтраллю трансформатора на стороні низької напруги.

Призначені для застосування в мережах сільськогосподарського призначення та інших об'єктів відповідної потужності, аналогічних за умов електропостачання.

КТПВ призначені для роботи на відкритому повітрі за таких умов:
• висота над рівнем моря до 1000 м
• тип атмосфери II-III за ГОСТ 15150-69
• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85
• КТПВ відповідають вимогам ГОСТ 14695-90, а застосовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75

До виробу додається експлуатаційна документація.

Підстанція КТПВ комплектується силовим трансформатором, потужність і клас напруги якого відповідає позначенню КТПВ.

За узгодженням із замовником допускається постачання виробу без трансформатора.

Устрій і робота КТПВ

КТП складається з блока УВН і шафи РУНН, які встановлені на одній рамі та з'єднані між собою болтами. Блок УВН складається з шафи силового трансформатора та струмопроводу.

Струмопровід встановлюється на кришці шафи силового трансформатора. Шафа РУНН являє собою шафу з апаратом під'єднання відхідних ліній. Складники КТПВ являють собою міцну металоконструкцію, що забезпечує захист від впливу кліматичних чинників на елементи електромонтажу та вбудовані апарати, а також умови для безпечного обслуговування й експлуатації.

Під час роботи КТПВ забезпечує приймання, перетворення й розподіл електричної енергії. Крім відхідних ліній споживачів виробничого призначення в КТПВ передбачені лінії зовнішнього освітлення. Для розширення можливості КТПВ у її конструкції передбачені виведення повітряних і кабельних відхідних ліній. КТПВ працює в тривалому режимі при періодичному обслуговуванні.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням замовника.
