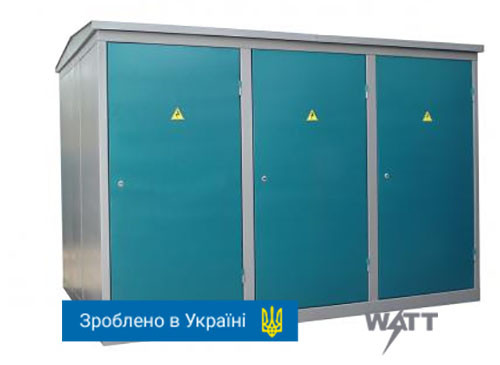

КТПП 25/6(10)/0,4-У1 Комплектна трансформаторна підстанція кіоскового типу прохідна з повітряним вводом

Комплектна трансформаторна підставка призначена для приймання, перетворення та розподілу електричної енергії трифазного струму частотою 50 і 60 Гц і напругою 6, 10/0,4 з повітряним вводом із глухозаземленою нейтраллю трансформатора на стороні низької напруги.

Призначені для застосування в мережах сільськогосподарського призначення та інших об'єктів відповідної потужності, аналогічних за умов електропостачання.

КТПП призначені для роботи на відкритому повітрі за таких умов:
• висота над рівнем моря до 1000 м
• тип атмосфери II-III за ГОСТ 15150-69
• кліматичні райони по вітру та ожеледиці I-III, по сніговому навантаженню IV згідно СніП 2.01.07-85
• КТПП відповідають вимогам ГОСТ 14695-90, а використовувані в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75

До виробу додається експлуатаційна документація.

Підстанція КТПП комплектується силовим трансформатором, потужність і клас напруги якого відповідає позначенню КТПП.

За узгодженням із замовником допускається постачання виробу без трансформатора.

Устрій і робота КТПП

КТПП складається з шафи УВН, шафи РУНН та шафи силового трансформатора, які встановлені на одній рамі та з'єднані між собою.

Шафа УВН встановлюється перед шафою силового трансформатора.

Складники КТПП являють собою міцну металоконструкцію, що забезпечує захист від впливу кліматичних чинників на елементи електромонтажу та вбудовані апарати, а також умови для безпечного обслуговування й експлуатації.

Під час роботи КТПП забезпечує приймання, перетворення й розподіл електричної енергії. КТПП працює в тривалому режимі при періодичному обслуговуванні.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням Замовника.
