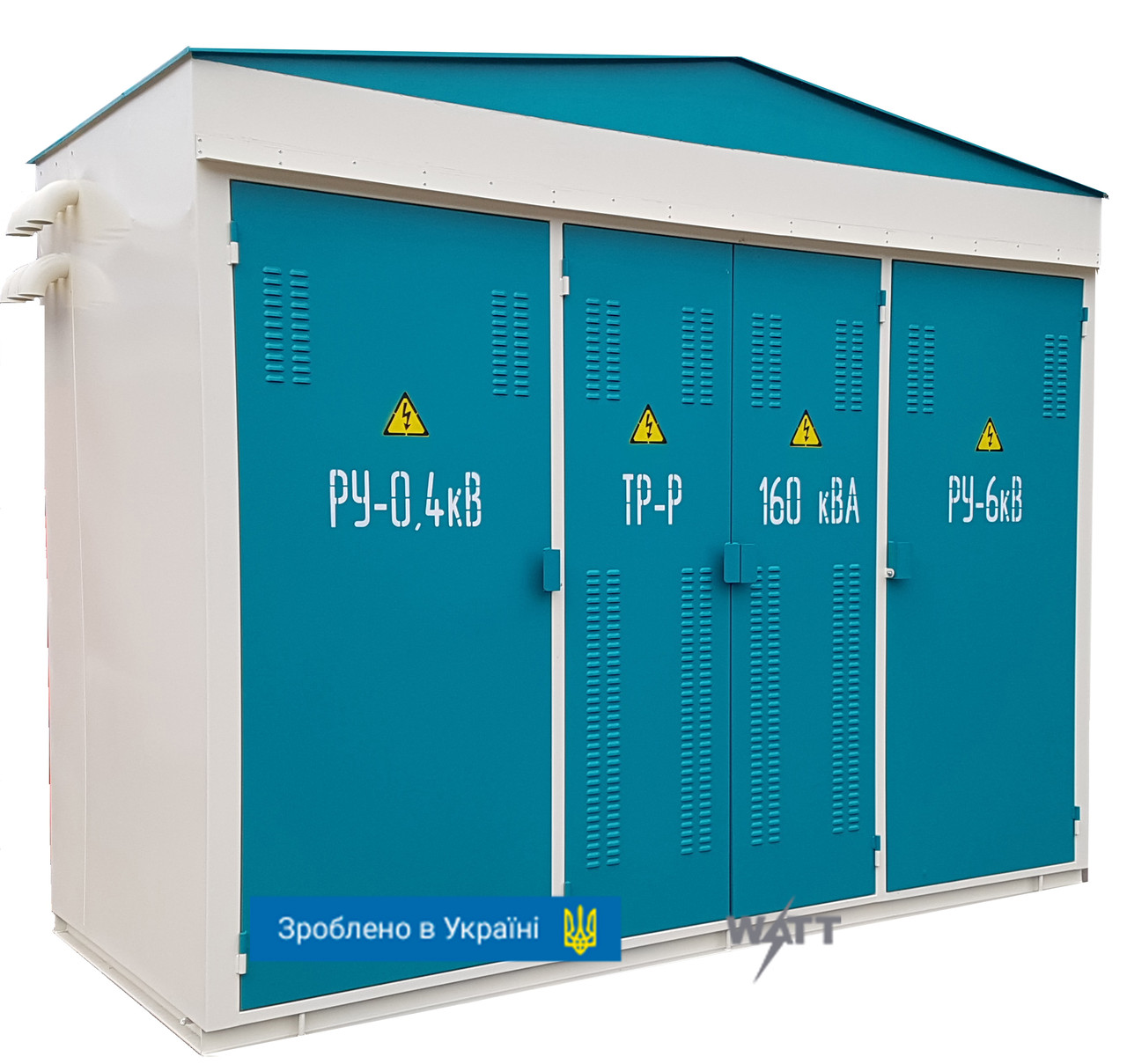

КТП 250/10/0,4-У1 з повітряним вводом Комплектна трансформаторна підстанція для міських мереж

КТПГС потужністю 250...1000 кВА призначені для приймання, перетворення, розподілу електричної енергії трифазного струму частотою 50 Гц у системах із глухозаземленою нейтраллю трансформатора на стороні низької напруги.

КТПГС призначені для застосування в сільських електричних мережах, окремих населених пунктах, а також на невеликих промислових об'єктах.

КТПГС за кліматичними умовами експлуатації відповідають виконанню за ГОСТом 15150-69, водночас:

- Висота над рівнем моря — не більш ніж 2000 м;

- Навколишнє середовище невибухонебезпечне, не містить вибухового пилу, агресивних газів хімічних виробів у концентрації, що руйнує метали та ізоляцію.

До складу виробу входять:

1. Відсік РУНН

2. Відсік РУВН

3. Відсік трансформатора.

За бажанням замовника можливе виготовлення повітряного вводу.

До виробу додається експлуатаційна документація.

За узгодженням із замовником допускається постачання виробу без трансформатора.

Устрій і робота КТПГС
КТПГС складається з відсіку РУВН, відсіку РУН і відсіку трансформатора, які виготовлені на одній рамі. Відсіки відокремлені одна від одної перегородками.

Конструкція КТПГС зроблена зі сталевих профілів і обшивки з листового матеріалу, що забезпечують їхню механічну міцність, захист від дії кліматичних чинників елементів електромонтажу та вбудованих апаратів з урахуванням їх кліматичного виконання і категорії розміщення, а також вимоги щодо безпечного обслуговування й експлуатації. Усередині РУВН передбачається освітлення.

Під час роботи КТПГС забезпечує приймання, перетворення й розподіл електричної енергії. Крім відхідних ліній споживачів виробничого призначення, у КТПГС за бажанням замовника, можуть бути передбачені лінії зовнішнього освітлення. КТПГС працює в тривалому режимі під час періодичного обслуговування.

Примітка

1. Відповідно до вимог технічних умов на автоматичні вимикачі струм навантаження має бути знижений у разі підвищення температури навколишнього повітря вище 25 °C. Залежність струму навантаження від температури навколишнього повітря вказується в експлуатаційній документації на вимикачі.

2. Наявність ліній вуличного освітлення, ланцюгів керування лініями вуличного освітлення та вимірювання напруги на вводі НН для КТП потужністю до 400 кВА з повітряним вводом — на замовлення.

Лінії вуличного освітлення й ланцюга керування лініями вуличного освітлення для КТП потужністю 400,630 кВА з кабельним вводом — немає.

* Зовнішній вигляд, габарити, електричні схеми можуть бути змінені за бажанням Замовника.
