Муфта з'єднання гнучких кабелів 6 кВ типу МСКГ-6

Муфта з'єднання гнучких кабелів типу МСГК-6 призначена для з'єднання силових гнучких кабелів 6 кв.

МСГК-6 не є комутаційним апаратом.

Сфера застосування

На розробленні родовищ корисних природних просторів відкритим, кар'єрним способом, у кар'єрних розподільних мережах з ізольованою нейтраллю для з'єднання силових кабелів під час довгих кабельних ліній, за допомогою яких під'єднується електрообладнання роторних комплексів кар'єрних екскаваторів, самохідних кар'єрних гірських машин і механізмів, пересувних і стаціонарних установок, а також інших промислових споживачів. Муфта має застосовуватися для з'єднання кабелів на лініях, обладнаних захистом від замикання на землю.

Умови встановлення й експлуатації

МСГК-6 за кліматичним виконанням і умовами експлуатації відповідають категорії У2 за ГОСТ 15159-69. Обхват — невривоне середовище, вміст корозійно-активних елементів для атмосфери типу II. Група умов експлуатації за ГОСТ 17516 щодо стійкості до механічних впливів М1.

МСГК-6 експлуатуються в умовах кар'єру, що пов'язано з частими пересуваннями на різні горизонти з ухилів і працюють у тривалому режимі під час періодичного обслуговування. Огляд муфти з'єднання кабелів і їхнє випробування мають проводитися спільно з під'єднаними кабелями.

З'єднувальні муфти необхідно встановлювати так, щоб:

- не допускати їх механічного пошкодження від предметів, що падають;

- вони були розташовані поза радіусом дії ковша екскаватора та не ближче за 2 метри від залізничного шляху;

— у місцях встановлення муфти не було скупчення води.

Переміщення муфт-з'єднання кабелів типу МСГК-6 допускається тільки після вимкнення та зняття залишкового ємнісного заряду кабелю. Забороняється переміщення муфти, що є під напругою.

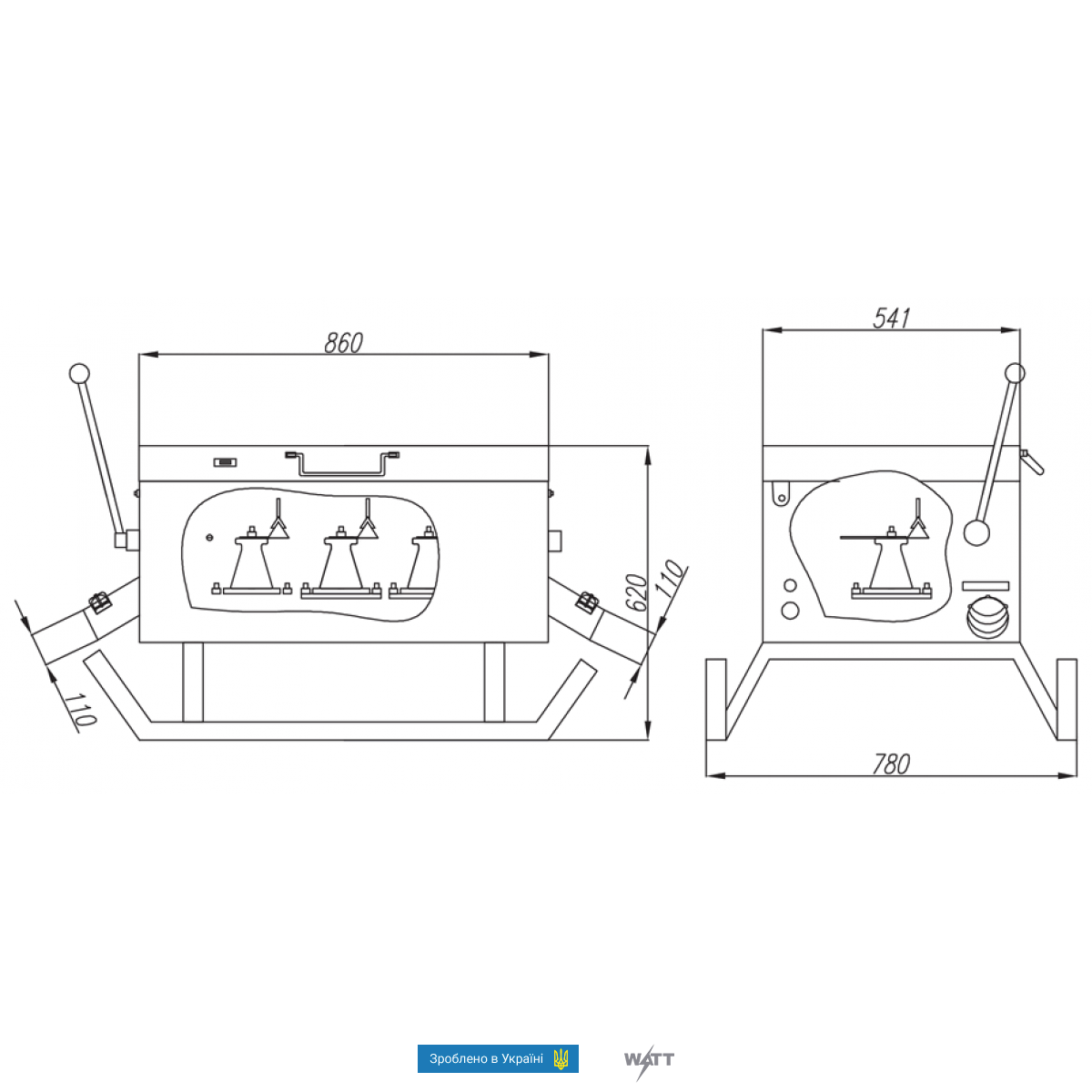

Особливості конструкції

Муфта з'єднання гнучких кабелів типу МСГК-6 виготовляється з листової сталі завтовшки 3 мм. Муфта встановлюється на ґрунт кар'єра або безпосередньо на платформі зверху муфта закривається кришкою, яка не допускає потрапляння всередину атмосферних опадів.

Усередині муфти змонтовані затискачі для з'єднання жил кабелю, розташованих на опорних ізоляторах, для заземлювальних жил на корпусі та валу заземлювальних ножів. Для заземлення струмовідних частин у муфті передбачені заземлювальні ножі, розташовані на валу, що повертається.

Заземлювальні ножі та кришка муфти обладнані механічним блокуванням, що не дає змогу:

- відкрити кришку муфти, якщо на струменястих частинах не накладені заземлювальні ножі;

- у разі відкритої кришки зняти заземлювальні ножі із затискачів фаз.

Всі заземлювальні ножі одночасно входять до контактів затискачів під час повороту вала. Кінці вала виведені назовні з двох боків і мають спеціальне закінчення під знімний ключ-ручку.

Зовні муфти для введення кабелів вварені похилі розтруби. Конструкція муфти передбачає таке розташування введених розтрубів, щоб усунути можливість торкання жил кабелю між собою та КОРПУСОМ муфти.

Відповідність

У частині вимог безпеки шафи відповідають ГОСТ 22789-94, а також "ПУЕ "Правилам технічної експлуатації електропристроїв споживача", "СНІП", ДСТУ 3335-96, вимогами пожежної безпеки.

Муфта з'єднання гнучких кабелів типу МСГК-6 відповідають вимогам ТУ У 31.2-30557359-002:2010.

Приклад записування муфти з'єднання гнучких кабелів типу МСГК-6

МСГК-6 У2 ТУ У 31.2-30557359-002:2010
